Rob_Z3

Det som orsakade felet var ett böjt clips.
Förmodligen fel från fabriken dessutom.

Denna beskrivning gäller en -00 med Harman Kardon och rullbågar.

För att komma åt detta clips behöver man följande verktyg:

Liten flat skruvmejsel att öppna plastlock med.
Kryssmejsel ph2
Torx40 till rullbågarna.
9mm sexkantshylsa till piggarna.

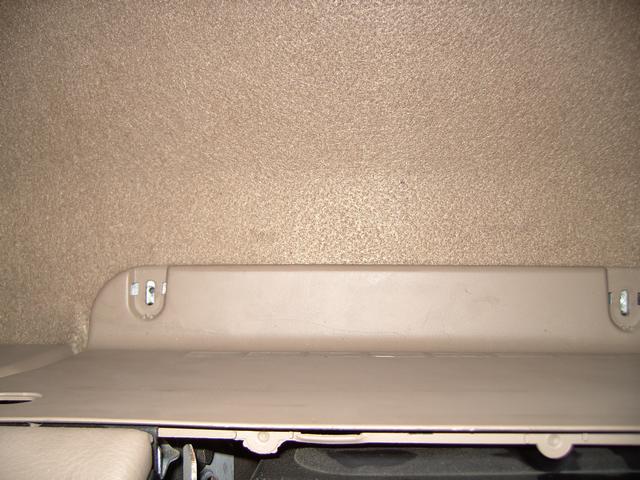

Jag började med att lossa översta plastpanelen den
lossnade lätt i framänden lite våld på bakre.
Men det är plastclips som ger med sig.

Lossade mittkonsollen i bakänden 2 skruv och en skruv
under lilla "koppen" vid sidan av handbromsen.
Sen går det att bända och vrida o vända för att komma åt
de 2 skruvarna som håller detaljen som clipset sitter på.

Skruvade bort högtalaren 4st skruv.

När man lyfter ur högtalaren så ser man 2st torx40 skruv en på varje sida.
Dessa lossar rullbågarna på ena "benet" skruva ur helt.

Lossa sedan täcklocket vid yttre rullbågebenen där hittar
du 4st torx40 skruv 2 på varje sida skruva ur helt.

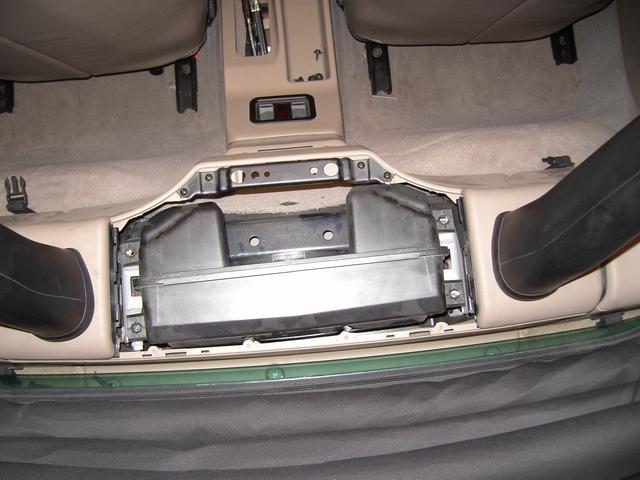

Dra sedan ur rullbågarna var försiktig med den fyrkantiga plastkåpan som syns på andra bilden den som "svävar".

Sedan tar du bort de fyrkantiga plastkåporna.
Dom som rullbågarna går igenom.
under dessa så finns det 2st skruv som ska bort.
Fick ingem bild på det men dom sitter långt ner
i en slags kopp. Dessa 2 skruvar är dessutom längre än övriga.

Sedan lossar du täcklocken längst bak 3st och lossar 3st skruv.

Nu om jag kommer ihåg allt rätt så kan man lyfta ur
denna godbit som clipset sitter på.

På bilden nedanför har jag skruvat loss plåten som clipset
sitter på, den sitter på insidan av plastattiraljen.


Mitt clips såg ut som ett V förmodligen pga för hårt äntrad skruv
en klassiker.
Bara att klämma tillbaka clipset med en tång så att det sitter tight mot plåten.

Jag skruvade i piggen för hand med en 9mm? hylsa.

Bortmonteringen och ditmontering av all plast osv inkl tankeverksamhet och
nyfikna polare och grannar tog runt 1 timme 30 minuter
Att fixa clipset tog 10 sekunder!!

Men det var det värt.

MVH
Robert
