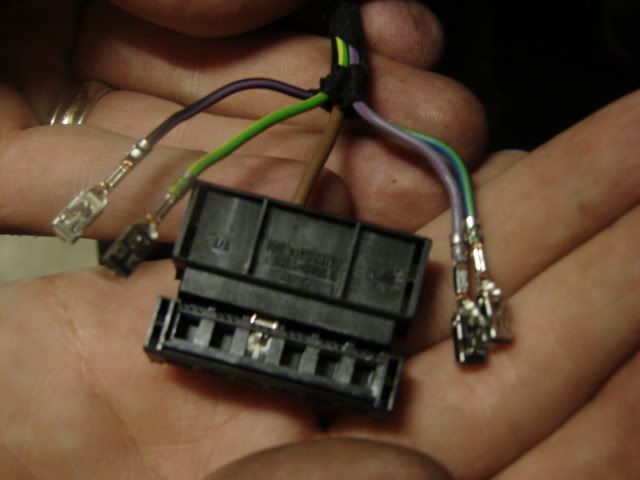

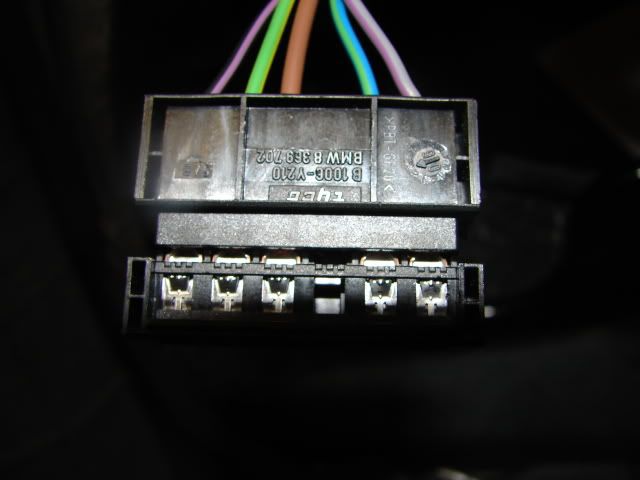

Hej! Fått en del frågor på hur jag gjort min installation av OEM facelift LED bakljusen på min e87 utan xenon ifrån 03/2005. Det är ju nästan omöjligt enligt många... Finns två sätt att göra detta, "OEM-sättet" med nyare FRM och dra kablar ifrån FRM till LED-ljusen ELLER använda befintlig FRM och ta ström ifrån reg skyltbelysningen till LED-ljusen. Jag gjorde det senare alternativet och det fungerar helt utan felkoder. Tidsåtgång: ca 1 timme Delar: 1. LCI bakljus MED LCI lamphållare - viktigt då de skiljer sig avsevärt (LCI lamphållaren har en extra kontakt för LED-ljusen) 2. Någon typ av kabel typ 0,7mm för att leda strömmen ifrån reg skyltbelysningen till LED ljusen och kabelskor för att koppla in dem på lamphållaren 3. Dator med NCSexpert för kodning av CAS och FRM (kabel kan köpas på Ebay och programmet kan laddas ner) Installation Utgångspunkt [URL=Länk 1. Börja med att koppla ur och skruva bort de gamla bakljusen. Ta ur kontaktstycket Länk 2. Ta isär kontaktstycket för att stifta om kablarna Länk Länk Länk Länk Ny kabelordning: old left side -> new: 1 - black/purple -> blue/green 2 - green/yellow -> green/yellow 3 - brown -> brown 4 - empty -> empty 5 - blue/green -> black/purple 6 - green/purple -> green/purple (my wires were actually grey and purple) old right side -> new: 1 - green/yellow -> blue/brown 2 - blue/brown -> green/red 3 - brown -> brown 4 - empty -> empty 5 - green/red -> black/blue 6 - black/blue -> green/yellow (my wires were actually grey and yellow) 3. Ta din 0,7mm kabel och stifta den så den passar i lampbehållaren, fyran på kontaktstycket är till LEDen. Länk Länk 4. Leta reda på reg skyltsbelysningskablarna (följ dem ifrån belysningen), sitter i närheten av högre bakre högtalaren Länk 5. Sätt en eller två "strömtjyvar" på reg skyltsbelysningen till LEDen Länk 6. Om allt är korrekt gjort nu så skall dina LED lysa när reg skyltbelysningen lyser. 7. Om LEDen lyser, göm de nya kablarna och återmontera allt. 8. Nu kommer din bils baklyktor lysa så här Länk Därför behövs det kodning utav CAS och FRM för att släcka bromsljuset och dimljuset som positionsljus bak. 9. Koppla upp dig mot bilen med NCSexpert och lägg till +MUEB i din bils FA/VO (FA, även kallad VO, är en programsträng ifrån fabrik med all utrustning din bil har). Kodsträngen +MUEB kodar om bilen så att bromsljuset och dimljuset bak släcks som positionsljus och tänds enbart vid bromsning eller när du trycker på dimljusknappen. 10. Som sista grej måste man ändra på följande kod-rader för att få parkeringsbelysningen att funka. I och med +MUEB kommer bilen tro att LED ljusen är kopplade till FRM och att parkeringsljuset skall skötas utav LEDen. För att åter få bromsljuset att sköta parkeringsbelysningen bak så behöver följande rader ändras i CASen: RL_BL_1_PARKL_FKT Från nicht_aktiv -> aktiv RL_BL_2_PARKL_FKT Från aktiv -> nicht_aktiv 11. Färdigt resultat dvs belysning med +MUEB [URL=Länk | |
|
Tillägg till punkt 2 i installationen: - Den grönmarkerade styrningen får klippas bort för att passa i LCI lamphållaren Länk //AL |
|
|
|
|
